Tehnilised andmedTehnilised andmed
Kaal: 2 850 kg
Mootori võimsus: 37,3 kW
Kaevesügavus: 2 550 mm
Pikkus3 400 mm
Laius1 560 mm
Laius külgpeeglitega1 800 mm
Külgpeeglid võimaldavad kokkupanekut
Kõrgus2 2500 mm
Masina esiosa kere nurk ratta puutekohalt maapinnaga52°
Masina tagaosa kere nurk ratta puutekohalt maapinnaga 23°
Stabilizaatori kliirens260 mm
Standardvarustus
Perkinsi diiselmootor, maksimaalne kiirus 11 km/h
Õhufiltri eelfilter
Servo juhtimine kaeveseadmel (joystick)
Hüdrostaatiline ülekanne
Rehvid SOLIDEALS 10*16,5 6PR
Esirataste poritiivad
Avatav frontaalkopp lõikeplaadiga, maht 0,27 m³, laiusega 1580 mm
Frontaalkopa laadimiskõrgus2 100 mm
Külgnihutamisega ja masti pikendusega kaeveseade
Kaevekopp laiusega 460 mm
Kaevekopp laiusega 610 mm
Kaevekopp laiusega 1000 mm
Kahesuunaline lisahüdraulika
Ekskavaatori koppade kiirkinnitus
Kaevamisraadius3,83m
Kaevamissügavus 2,55 m
Soojendusega kabiin, vedrustatud juhiiste
Konditsioneer
Varustatud paraleellift süsteemiga
Juhtimisre˛iim - külg-pöördmehhanism
Esi-, taga-, suuna-, stopp-, numbri- ja töötuled
Kollane vilkur, sigaretisüütaja, kell
Massilüliti,tagurdamise helisignaal, peeglid
Rattavõti, määrdeprits
Kaal: 2 850 kg
Mootori võimsus: 37,3 kW
Kaevesügavus: 2 550 mm
Pikkus3 400 mm
Laius1 560 mm
Laius külgpeeglitega1 800 mm
Külgpeeglid võimaldavad kokkupanekut
Kõrgus2 2500 mm
Masina esiosa kere nurk ratta puutekohalt maapinnaga52°
Masina tagaosa kere nurk ratta puutekohalt maapinnaga 23°
Stabilizaatori kliirens260 mm
Standardvarustus
Perkinsi diiselmootor, maksimaalne kiirus 11 km/h
Õhufiltri eelfilter
Servo juhtimine kaeveseadmel (joystick)
Hüdrostaatiline ülekanne
Rehvid SOLIDEALS 10*16,5 6PR
Esirataste poritiivad
Avatav frontaalkopp lõikeplaadiga, maht 0,27 m³, laiusega 1580 mm
Frontaalkopa laadimiskõrgus2 100 mm
Külgnihutamisega ja masti pikendusega kaeveseade
Kaevekopp laiusega 460 mm
Kaevekopp laiusega 610 mm
Kaevekopp laiusega 1000 mm
Kahesuunaline lisahüdraulika
Ekskavaatori koppade kiirkinnitus
Kaevamisraadius3,83m
Kaevamissügavus 2,55 m
Soojendusega kabiin, vedrustatud juhiiste
Konditsioneer
Varustatud paraleellift süsteemiga
Juhtimisre˛iim - külg-pöördmehhanism
Esi-, taga-, suuna-, stopp-, numbri- ja töötuled
Kollane vilkur, sigaretisüütaja, kell
Massilüliti,tagurdamise helisignaal, peeglid
Rattavõti, määrdeprits
Igas maailma nurgas leiab mõne JCB masina. JCB kuulub maailma parimate ehitusmasinate tootjate esikolmikusse. Meil töötab umbes 7000 inimest neljal kontinendil ja müüme oma tooteid 150 riigis läbi 1500 edasimüüja esinduse.
Kogu oma 64 aastase ajaloo jooksul oleme teinud suuri investeeringuid teadus-ja arendustegevusse, hoides JCB innovaatilisena. Täna on JCB-l ühed parimad insenerilahendused kogu maailmas, tootevalikus üle 300 masina ja väga hea hooldsvõrgustik.
• Valikus üle 300 masina
• Liider teleskooplaadurite maailmas
• Number 1 laadurekskavaatorite maailmas
• Üks suuremaid rasketehnika tootjaid
Stokker on JCB edasimüüja Eestis, Lätis ja Leedus alates 2001 aastast!
Kogu oma 64 aastase ajaloo jooksul oleme teinud suuri investeeringuid teadus-ja arendustegevusse, hoides JCB innovaatilisena. Täna on JCB-l ühed parimad insenerilahendused kogu maailmas, tootevalikus üle 300 masina ja väga hea hooldsvõrgustik.
• Valikus üle 300 masina
• Liider teleskooplaadurite maailmas
• Number 1 laadurekskavaatorite maailmas
• Üks suuremaid rasketehnika tootjaid
Stokker on JCB edasimüüja Eestis, Lätis ja Leedus alates 2001 aastast!
Oleme disaininud JCB 1CX mini laadurekskavaatori, et seade veedaks võimalikult palju aega teie eest rasket tööd tehes. Avar kapott võimaldab suurepärast ligipääsu rutiinseks hoolduseks ja teeninduseks. Ka tunniloendur ja hoiatustulede komplekt paiknevad külgmise paneelil, mis hõlmab ka hoiatussignaale rikedest teatamiseks. Oleme 1CX mudelile lisanud tugevad rihmad kindlate isoleeritud ühendustega vee ja tolmu kogunemise ennetamiseks. Ühendused vastavad IP67 (DIN 40 050) standarditele. Kootud nailonist väliskate kaitseb rihma hõõrdumise eest ning parandab selle veekindlust.

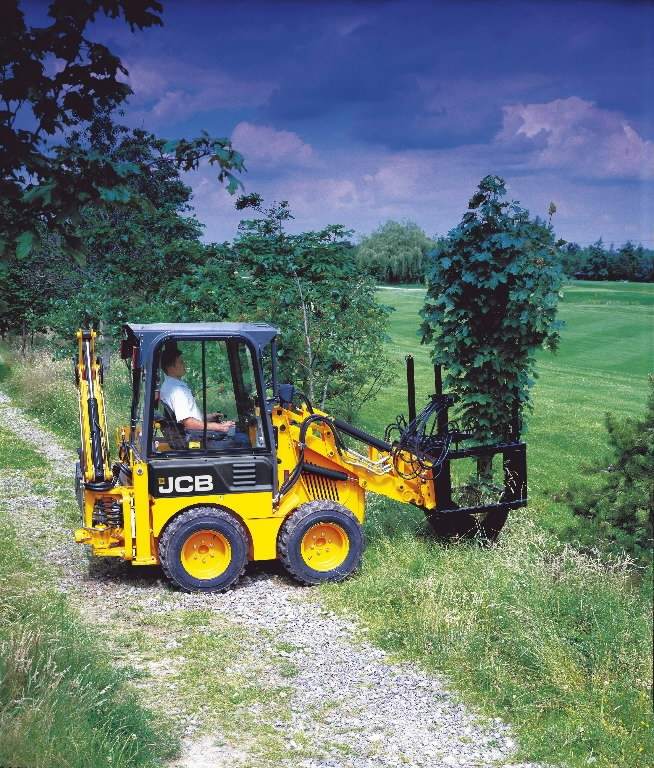

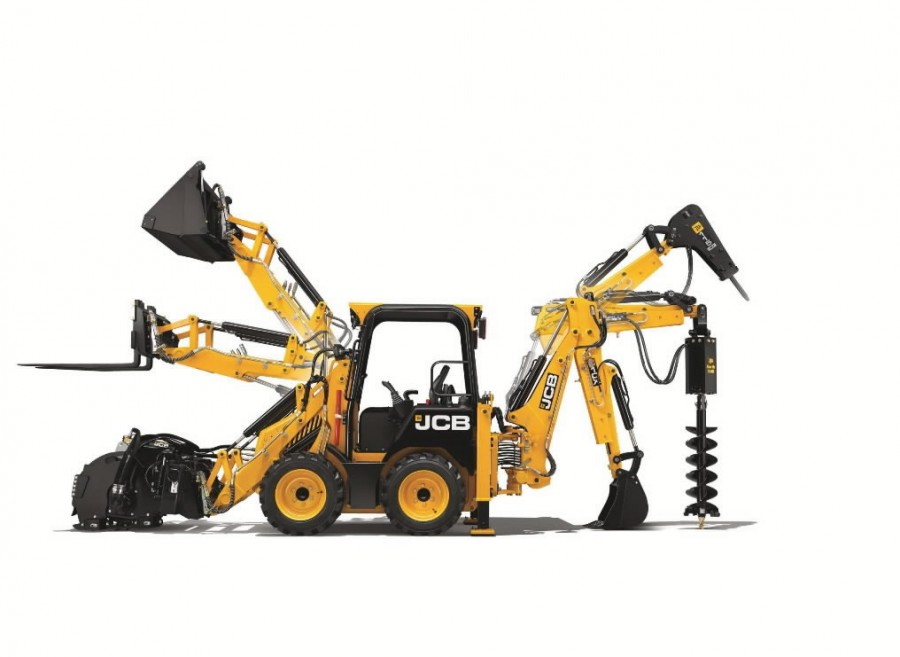

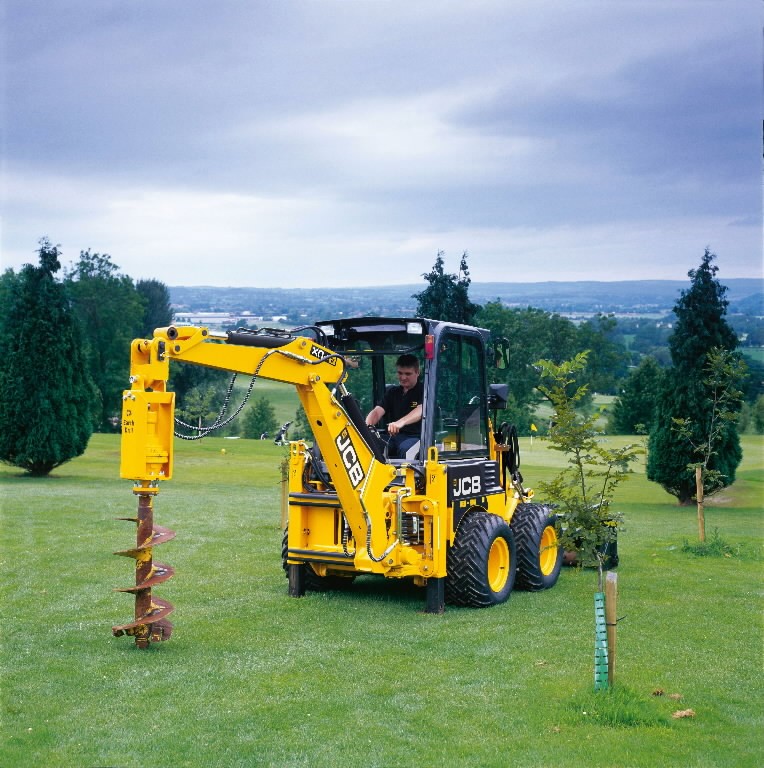

Laadur-ekskavaator 1CX, JCB
